数字助理
Cirrus Logic 提供全面的超低功耗智能编解码器组合和高性能 SoundClear® 算法,以加强与数字助理的语音交互。多麦克风语音捕捉可抑制降低数字助理精度的噪音和混响,高性能声学回音消除 (AEC) 让用户在嘈杂的播放时仍可使用可靠的“话音插入”功能。
特别标出的元件由 Cirrus Logic 提供。
系统特性

多麦克风语音捕捉
无论周围环境如何,都可实现降噪和回声消除。

语音插入功能
支持免提控制,甚至当您的设备播放多通道音频时。

高保真 (Hi-Fi) 回放
我们的智能编解码器采用集成多声道 24 位高保真 (HiFi) 音频中枢,可以为任何应用提供高品质音频。
建议
特别标出的元件由 Cirrus Logic 提供。
系统特性

双麦克风语音捕捉参考板
配备 Cirrus Logic CS47L24 双核、低功耗智能编解码器和两个 CS7250B 数字微机电系统 (MEMS) 麦克风,并采用 SoundClear® 算法进行语音捕捉、噪声抑制和回声消除。

Raspberry Pi 3 板
使用 AVS 客户端运行 Cirrus Logic 控制台,将 Sensory 的 TrulyHandsfree™ 唤醒字引擎调节为“Alexa”,SoundClear® 调节和诊断。为headless操作提供 LAN、WLAN 和热点连接。

控制台
直观的图形用户界面 (GUI) 代替了 Raspbian 命令行,省去数小时的设置和启动时间。支持headless(无显示屏、键盘或鼠标)、Wi-Fi 和热点操作,可以模拟真实的产品连接。支持通过任何网络浏览器进行远程控制、诊断和调节。

运输箱和 Demo/Eval 平台
箱体结实耐用,箱体内置定制防静电泡沫板,用于在运输或储存时托住和保护所有套件组件。箱盖可以折叠放平,可用作 eval/demo 平台,支撑和固定所有组件并防止扬声器振动。

国际电源
2.5A/5V 可以为整个系统以及国际旅行适配器等 RPi3 外围设备供电。此外,5V 可充电电池(未随附)可用于模拟电池供电的产品。

8GB SD 卡
预装了操作系统和所有必要固件的高性能 Micro SD 卡。

紧凑型无源音箱
无需其他组件即可实现全部套件功能。使用小型集成式扬声器模拟 AVS 产品的音频体验。可替换为用于产品的实际换能器。此外,还可以将任何扬声器插入语音捕捉板的立体声插孔。

带状电缆
当需要装入真实尺寸的样机和演示平台时,可以将语音捕捉板和 RPi3 电脑板分开,而非堆叠在一起。
建议
智能编解码器
-
CS47L24
超小巧、低功耗的智能编解码器,带双核数字信号处理器 (DSP)
兼容 SoundClear
技术文档
-
Voice Capture Dev Kit for AVS User Guide
v1.1 : 792 Kb -
Voice Capture Dev Kit for AVS Quick Start Guide
v1.2 : 923 Kb -
Voice Capture Dev Kit for AVS Product Bulletin
DS1189 : 489 Kb -
CS47L24 Product Data Sheet
Rev 4.1 : 3.4 Mb -
Voice Capture Dev Kit for AVS Schematics
v2.00 : 579 Kb
特别标出的元件由 Cirrus Logic 提供。
系统特性
- 在超过 6 米的远场距离和嘈杂的环境中,提高“Alexa”语音唤醒触发和命令识别的准确度和可靠性。
- 支持在6米以上的远场操作中使用2、3或4麦克风
- FlexArrayTM 技术支持任意麦克风阵列几何形状,包括圆形、正方形、三角形、线性或 3D
- 声学回音消除 (AEC) 可扩展至单声道、立体声、3 声道和 5 声道(环绕声电影或音乐)用例
- 包括本地高精度大型 Amazon 语音触发器或 Sensory 语音触发器
- 支持远场语音通话模式和通话期间的语音触发
- 适用于低 mW 消耗的壁式供电设备或便携式电池供电产品

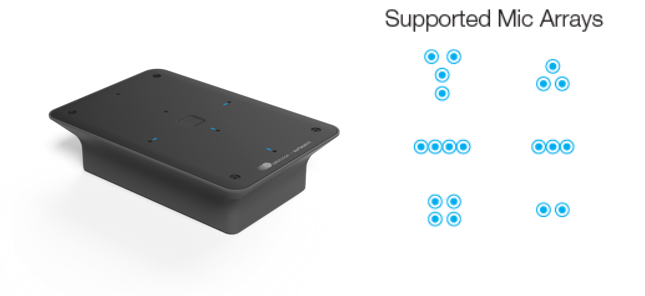

- 6 麦克风内置,配置适用于 4 麦、3 麦或 2 麦设计中的方形、三角形和线性阵列测试
- 符合 AVS 的 LED 指示器和麦克风静音按钮
- 可连接 Wi-Fi 802.11、蓝牙 4.1、立体声线路输出、USB 设备端口,以及用于连接外部 USB 音频卡的 USB 主机端口
- 还包括 GPIO、ASP、SPI、I2C 和 PDM 麦克风的扩展总线
- 基于 Web 的固件控制台,用于简化交互式操作、麦克风阵列选择、声音调节和诊断

建议
技术文档
-
EveryWord Far-Field AVS Development Kit Technology Bulletin
Rev 1.0 : 779 Kb
