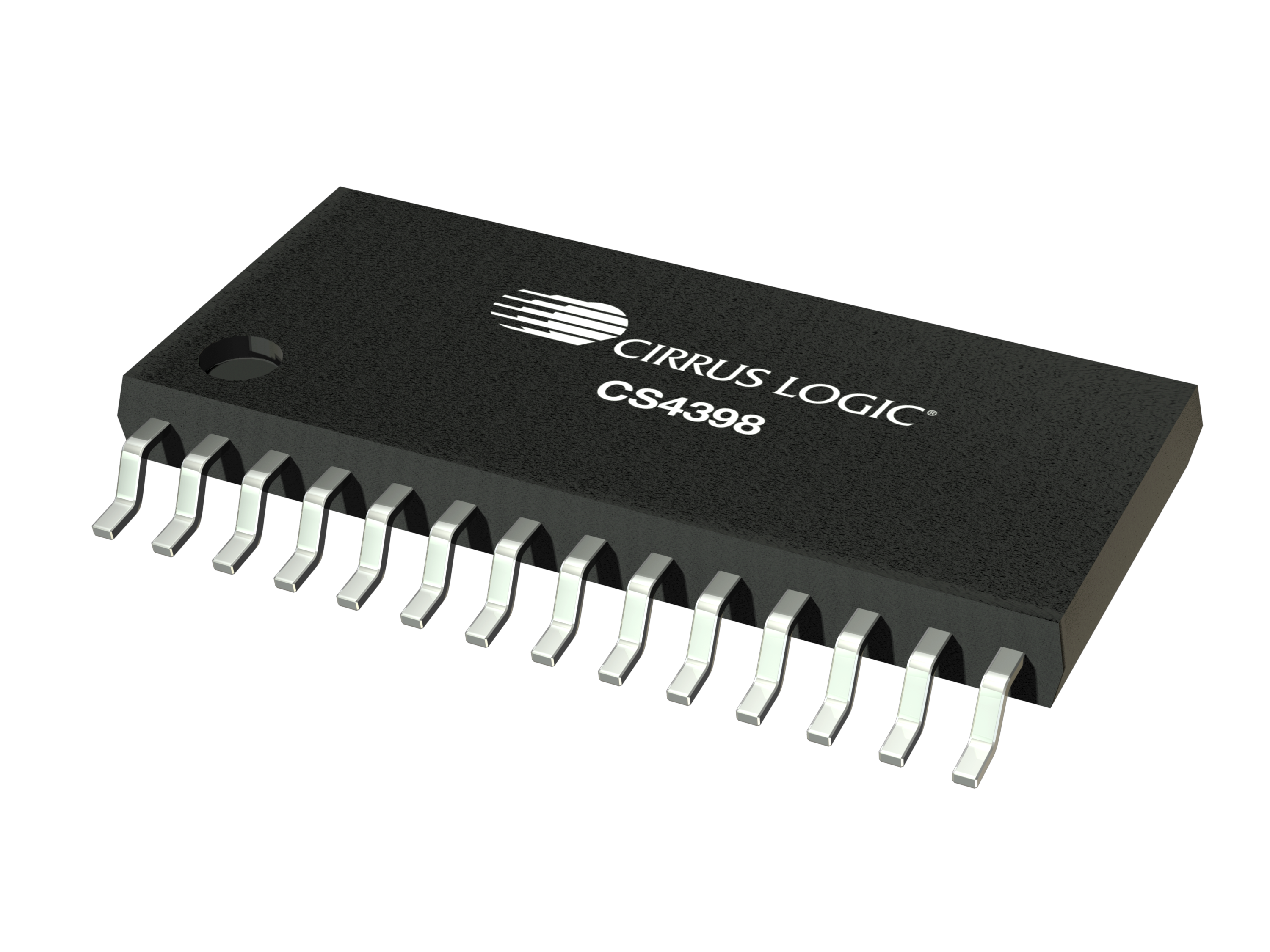

带直接数字流 (DSD) 支持的120 dB 24 位 192 kHz 立体声数/模转换器

CS4398 是一款低功耗的 120 dB 立体声数/模转换器 (DAC),具有数字去加重、半 dB 步长音量控制、ATAPI 声道混合和可选快速和慢速滚降数字插补滤波器。此阶段之后是过采样多位Delta Sigma 调制器(采用失配整形技术,可消除电容器失配导致的失真)以及多元素切换电容器阶段和带有差分模拟输出的低通滤波器。Direct Stream Digital® (DSD) 处理器可实现音量控制和 50 kHz 片上过滤,无需直接抽取阶段,还可直接使用多元素开关电容器阵列提供直接 DSD 转换的可选路径。这款集成电路 (IC) 接受 DSD 音频以及 32 kHz 到 200 kHz 数据采样率,具有可选数字滤波器,能够提供出众的声音质量。

特点

  • 低延迟数字滤波器
  • Direct Stream Digital 模式 (SACD)
  • 时钟抖动敏感度低
  • 差分模拟输出
  • 控制外部静噪输出

参数规格

声道输出 2
分辨率(位深) 24
动态范围(dB) 120
总谐波失真 (THD) + N (dB) -107
采样频率(kHz) 192
模拟电源 (V) 5
电源电流 (µA) 3.3
输出电平(电压均方根值 (VRMS)) 2.3
封装 28 TSSOP;
28 QFN

MasterHIFI

有关 Cirrus Logic 高保真 (HiFi) 产品线的更多详情,请访问高保真 (HiFi) 音频页。

技术文档

CS4398 产品数据表

2015 年 3 月 3 日,DS568F21673 Kb

CS4398产品报告

2003 年 3 月 1 日,0093-0303-PB-ADP430 Kb

设计资源

AN263 音频转换系统噪音计算和要求

2004 年 10 月 18 日,AN263REV1120 Kb

CDB4398评估板信息单

2003 年 7 月 1 日,DS568DB11012 Kb

AN048 两极差分输入过滤器设计笔记

2003 年 3 月 1 日,AN48REV2105 Kb
