192 kHz 数字音频接收器

CS8416 是一款数字音频接收器,支持高达 192 kHz 的采样率。它可让消费类和专业音频产品交换 S/PDIF 和 AES/EBU 音频数据。8:2 输入多路复用器允许最多八通道数字音频输入数据。输入多路复用器的第二个输出允许 S/PDIF 直通功能,以便提高系统灵活性。它具有极低抖动时钟恢复机制,可从输入音频流生成非常干净的恢复时钟。该器件还支持到三个通用输出引脚的可选信号路由。凭借其 200 ps 的极低抖动性能,CS8416 已成为行业领先的 192 kHz 数字音频接收器。CS8416 是音频/视频接收器、多媒体扬声器、数字调音台、汽车音响系统和机顶盒等消费类和专业应用的理想之选。

特点

  • 可与 EIAJ CP1201、IEC-60958 和 AES3 标准兼容
  • 8:2 S/PDIF 输入多路复用器;处于硬件模式时可选择引脚
  • 到三个通用输出引脚的可选信号路由
  • 处于硬件模式时可选择 S/PDIF 到 Tx 输入
  • 灵活的 3 线串行数字输出端口
  • 32 kHz 到 192 kHz 采样频率范围
  • 低抖动时钟恢复
  • 引脚和微控制器读取存取通道状态和用户数据
  • SPI(串行端口接口)或 I²C 控制端口软件模式和独立硬件模式
  • 差分电缆接收器
  • 片上通道状态信号缓冲器内存
  • 自动检测压缩音频输入流
  • 解码 CD Q 子代码
  • OMCK 系统时钟模式
  • 3.3 V 模拟电源 (VA)、3.3 V 数字电源 (VD) 和 3.3 V 到 5 V 数字接口电源 (VL)

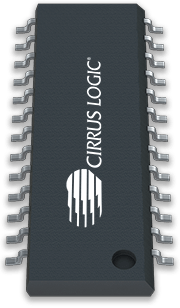

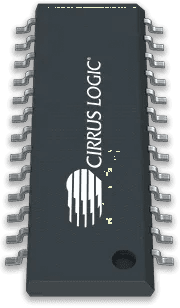

  • 封装:28 引脚 SOIC、28 引脚 TSSOP、28 引脚 QFN;无铅组装

参数规格

采样频率(kHz) 32-192
IEC-60958、AES-3、S/PDIF RX 输入 8
片上线路驱动器 false
片上 SRC false
主机接口 true
模拟电源 (V) 3.3
数字电源 (V) 3.3
逻辑电源 (V) 3.3
封装 28 SOIC;
28 TSSOP;
28 QFN
