114 dB 192 kHz 立体声模数转换器

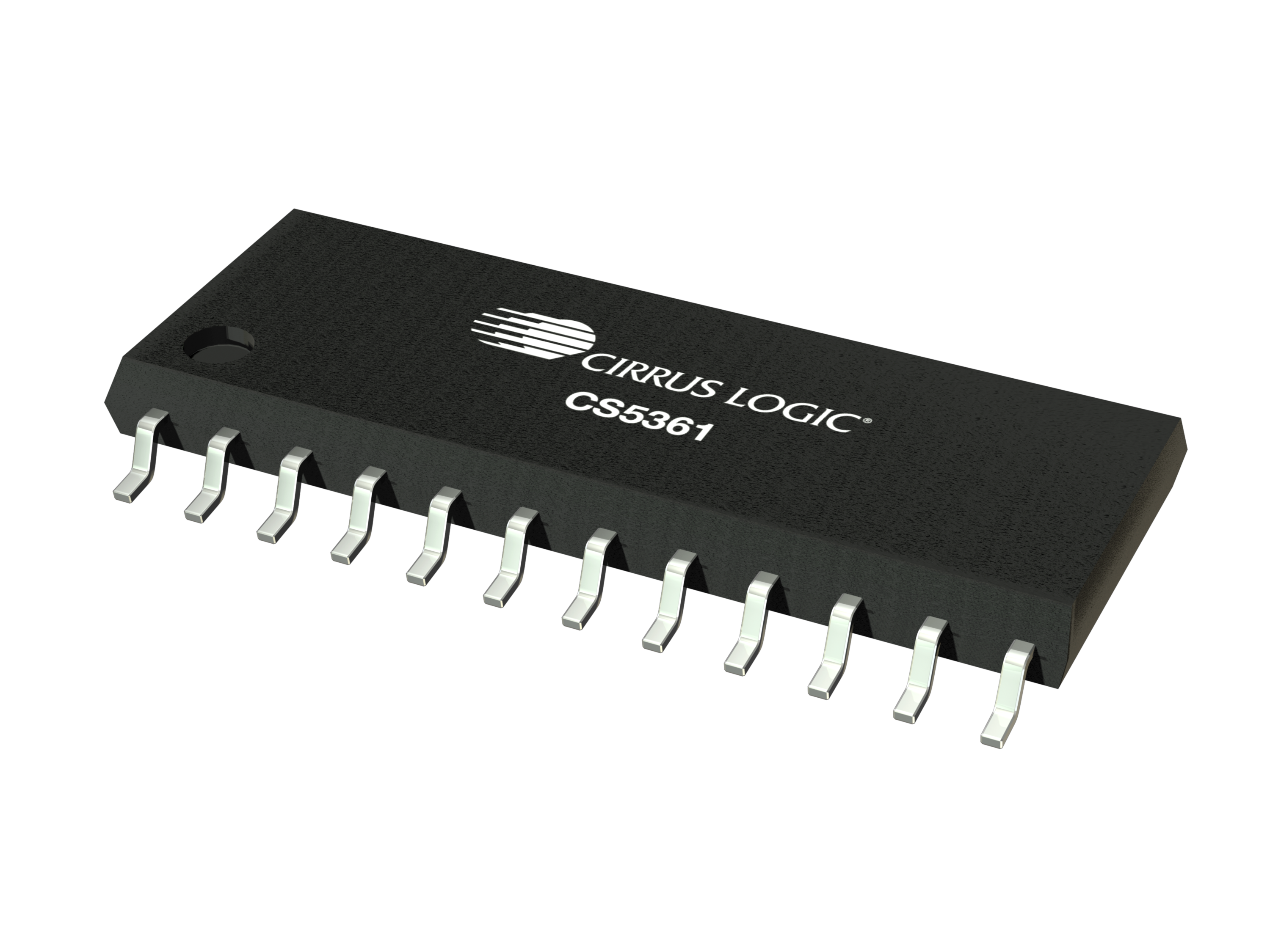

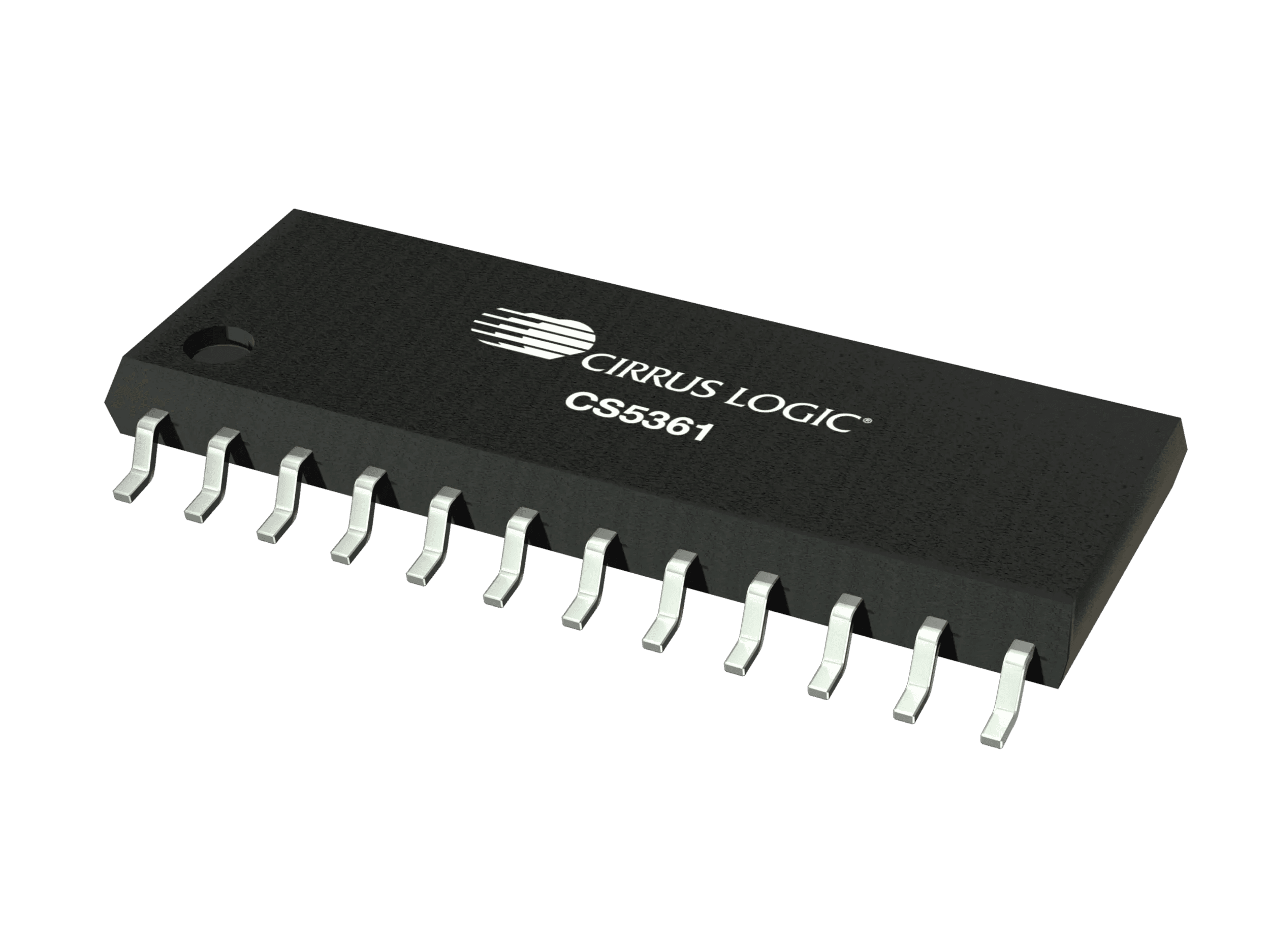

CS5361 是一款适用于数字音频系统的全面音频模/数转换器 (ADC)。它可执行采样、数模转换和抗混叠滤波,可在串行格式下以每声道最高 192 kHz 的采样率为左右输入生成 24 位值。CS5361 采用五阶多位Delta Sigma调制器以及数字过滤和抽取,无需配备外部抗混叠滤波器。模数转换器 (ADC) 利用差分架构,提供出众的噪音抑制。CS5361 适用于需要宽动态范围、低失真和低噪音的音频系统,如音频/视频接收器、DVD-R、数字调音机、功放处理器和汽车系统。

特点

  • 114dB 动态范围
  • -105 dB THD+N
  • 低延迟数字滤波器
  • 支持主要或从属模式操作
  • 与 CS5381 引脚兼容
  • 与 CS5351 功能性兼容

参数规格

频道 2
分辨率(位深) 24
动态范围(dB) 114
总谐波失真 (THD) + N (dB) -105
采样频率(kHz) 192
模拟输入/输出 差动
模拟电源 (V) 5
电源电流 (µA) 3.3-5
封装 24 SOIC;
24 TSSOP

技术文档

CS5361 产品数据表

2005 年 2 月 1 日,DS467F2445 Kb

CS5351/61产品报告

2002 年 7 月 1 日,0053-0602-PB840 Kb

设计资源

AN263 音频转换系统噪音计算和要求

2004 年 10 月 18 日,AN263REV1120 Kb

AN241模拟输入缓冲架构

2003 年 11 月 1 日,AN241REV1716 Kb

AN232 AK5393 至 CS5361/81 转换

2003 年 7 月 1 日,AN232REV1106 Kb

AN239 CS5361/CS5381 兼容性

2003 年 5 月 1 日,AN239REV1387 Kb

CS5361评估板信息单

2003 年 2 月 1 日,DS467DB4828 Kb

软件和工具

CS5361 IBIS 型号

2006 年 10 月 1 日,Rev 1.0:143 Kb
