CS40L26/26B | Cirrus Logic

CS40L26/CS40L26B 是业界领先的自包含触觉驱动器 IC，集成了 DSP 和 D 类数字升压转换器，可实现先进的执行器闭环控制、高清触觉和音频生成触觉，适用于智能手机、平板电脑和可穿戴设备。先进的无传感器速度控制 (SVC) 可提供实时制动和 LRA 的一致加速度，以及更宽的带宽和更宽的频率范围，这对于游戏 UX 是至关重要的功能。

CIRRUS ROCKS^® CIRRUS^® ENGINEERED TO ROCK^® INNOVATION THAT ROCKS^®

技术

触觉驱动器

应用类别

智能手机、可穿戴设备

特性

先进闭环控制

无传感器速度控制
扩大 LRA 带宽以实现一致的性能
LRA 保护

低延迟，可实时控制触感电机

5 毫秒内从“始终处于触觉休眠”模式唤醒

触觉驱动器功能

11 V 放大器电源电压，可实现快速启动和制动
短路保护

可编程 DSP

处理速度更快 – 130 MHz

可编程效果

利用先进工具轻松设计新的用户界面/提醒/按钮替换触感效果
片内 ROM - 18KB 存储

通过先进的闭环自动特性分析简化微调

该算法可动态处理执行器特性的变化，从而无需长时间进行微调

D 类数字升压转换器

2 MHz 开关频率

系统保护

针对过温的 IC 热自保
电池轨反应性降压系统保护

Android 12简化集成

具有 I²S 支持的音频耦合触感
开放式波表和具有可扩展性的线性调频支持触觉 API，并具有飞唤触觉生成

参数规格

描述	触感 DSP + 升压 D 类放大器
数字电源 (V)	1.8
升压放大器数字电源 (V)	2.5-5.5
在 1% THD+N、输入 6 欧姆电阻时的输出功率 (W)	5.3
工作温度范围 (°C)	-40 - +85
最大升压转换器电压 (V)	11
GPI 输入	1（带 I²S/TDM），3（无 I²S/TDM）(CS40L26) 4 (CS40L26B)

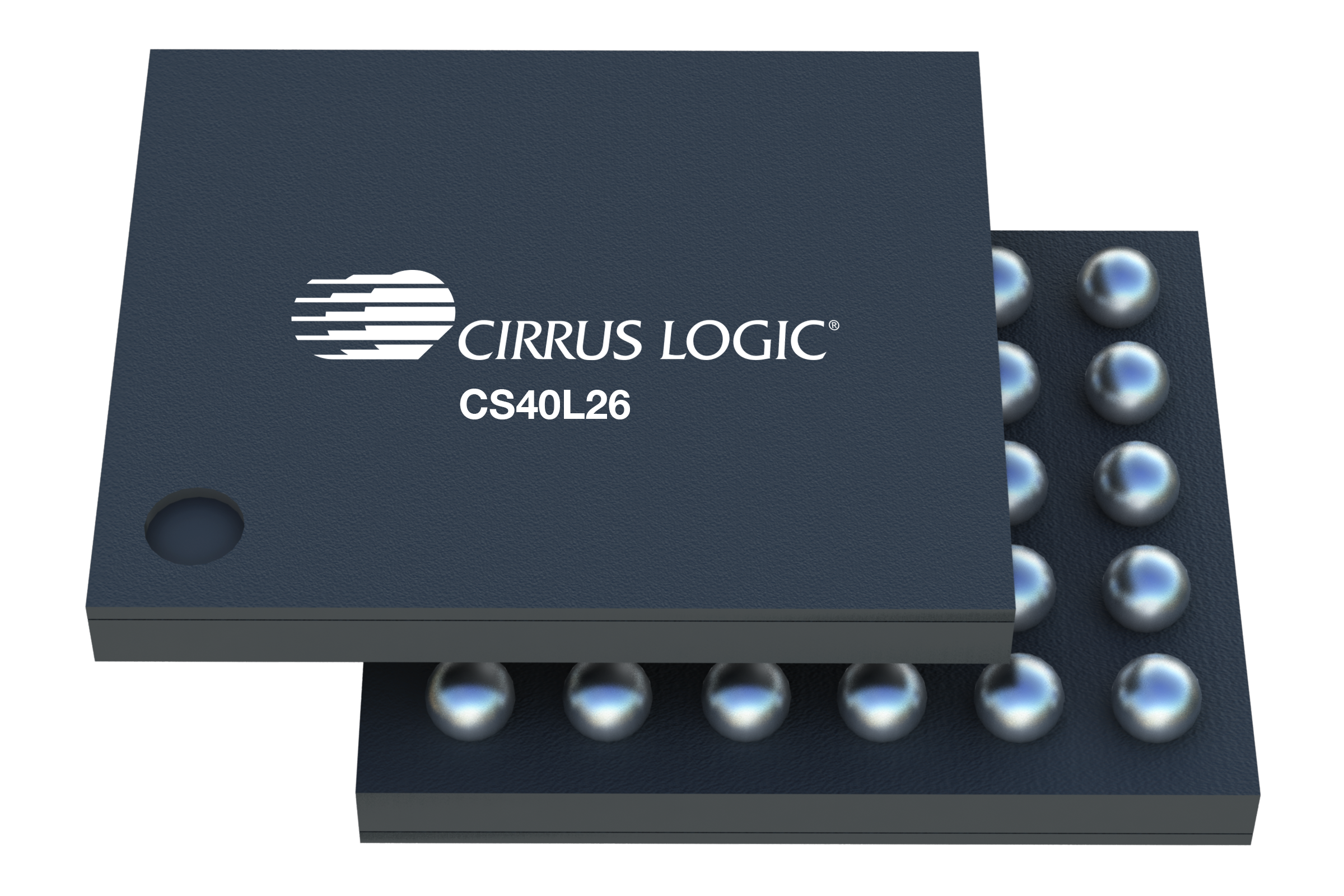

封装	30 球 WLCSP
