带脉冲输出的低成本功率/电能 IC

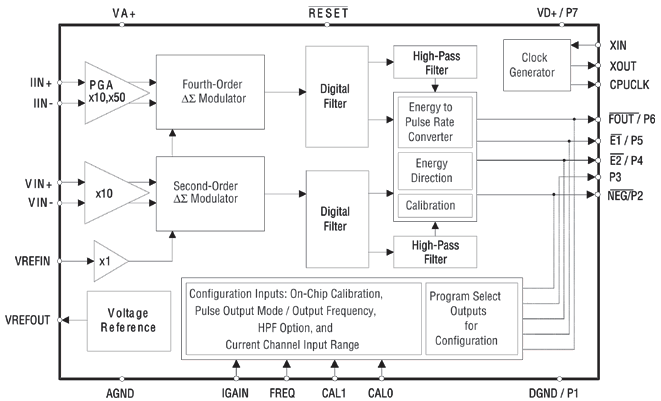

数字电表制造商可以使用 CS5462 提供高精度、经济实惠的功率利用率测量解决方案。此集成电路 (IC) 是一款集成的功率测量装置，在单个芯片上集成了两个三角积分模/数转换器 (ADC) 和频率脉冲输出。该设备设计用于住宅单相电表应用，能够精确测量电能并执行电能到脉冲的转换。
该设备的低频电能输出 E1 和 E2 提供平均实时功率，可用于驱动步进电机或机械计数器，而高频电能输出 FOUT 则可用于校准。CS5462 可直接配置脉冲输出格式、脉冲输出频率、电流通道输入范围、高通滤波器选项和片上校准。
CS5462 具有可供长期操作的一流温度稳定性。该设备采用已获专利的校准技术，无需外部电位器、片下存储器或电阻器阵列，从而降低了总物料清单 (BOM) 成本。CS5462 可提供精确的功率利用率测量，是住宅电子电表应用的理想低成本解决方案。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 电能数据线性：在 1000:1 动态范围内测得的读数的 ±0.1%
- 片上功能：测量电能并执行电能到脉冲的转换
- 片上系统校准选项
- 符合 IEC、ANSI、JIS 的准确度规范
- 低功耗
- I 和 V 的高通滤波器选项
- 在电流通道上的可调输入范围
- 片上 2.5 V 参考（典型值 25 ppm/°C）
- 步进电机或机械计数器的可配置脉冲输出
- 片上电能方向指示器
- 使用单电源的接地参考输入信号
- 高频输出用于校准
- 片上加电复位
- 电源配置
- VA + = +5 伏；AGND = 0 伏；VD + = +3.3 伏至 5 伏
- 封装：24 引脚 SSOP；无铅组装
参数规格
| 不推荐给新的设计 |
| 推荐的替换品：CS5490 |
