单相双向功率/电能集成电路 (IC)

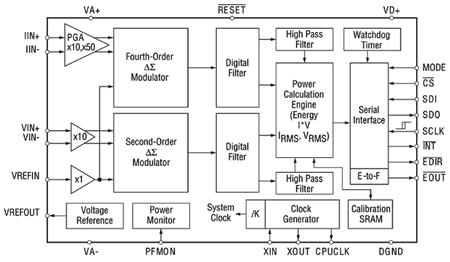

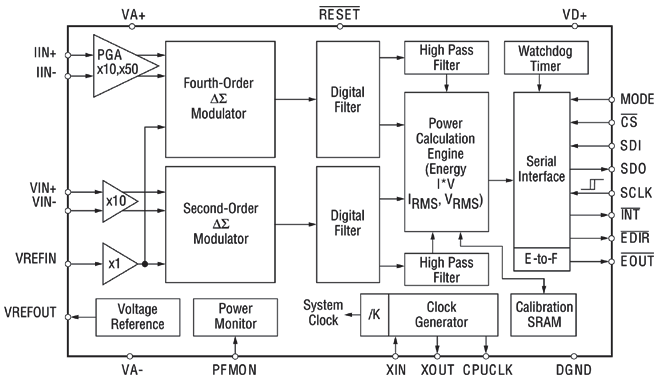

CS5460A 是一款高度集成的三角积分模/数转换器 (ADC)，在单个芯片上集成了两个三角积分模数转换器 (ADC)、高速功率计算功能和一个串行接口。它设计用于精确测量和计算电能、瞬时功率、IRMS 和 VRMS，适用于单相 2 线或 3 线功率计量应用。
CS5460A 可以连接低成本分流电阻器或变压器进行电流测量，也可连接电阻分压器或电压互感器进行电压测量。它具备与微控制器通信的双向串行接口，以及与电能成正比的可编程频率输出。CS5460A 拥有便于 AC 或 DC 系统级校准的片上功能。
CS5460A 的“自启动”功能使其可独立运行并在系统接通电源时进行初始化。在自启动模式下，CS5460A 从外部电可擦可编程只读存储器 (EEPROM) 读取校准数据和启动指令。在此模式下，CS5460A 无需微处理器即可运行，可实现低成本计量应用。
CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS®
技术
特性
- 电能数据线性：在 1000:1 动态范围内测得的读数的 ±0.1%
- 片上功能：电能、I * V、IRMS 和 VRMS、电能到脉冲的转换
- 串行电可擦可编程只读存储器 (EEPROM) 的智能“自启动”模式
- AC 或 DC 系统校准
- 机械计数器/步进电机驱动器
- 符合 IEC、ANSI、JIS 的准确度规范
- 耗电量 <12 mW
- 片上 2.5 V 参考（典型值 25 ppm/°C）
- 接口针对分流感应器优化
- 相位补偿
- 使用单电源的接地参考信号
- 简单的 3 线数字串行接口
- 监视器定时器
- 电源监视器
- 电源配置
- VA+ = 5 V；VA- = 0 V；VD+ = 3 V 至 5 V
- VA+ = 2.5 V；VA- = -2.5 V；VD+ = 3 V
- 封装：24 引脚 SSOP；无铅组装
参数规格
| 不推荐给新的设计 |
| 推荐的替换品：CS5490 |
