带多路复用器和可编程增益放大器 (PGA) 的 104 dB 192 kHz 立体声音频模/数转换器

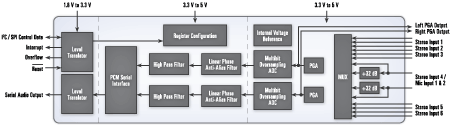

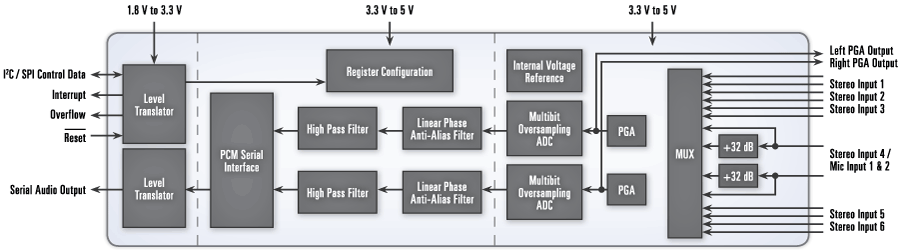

这款高集成度的 CS5345 立体声音频模拟数字 (A/D) 转换器为设计者提供的解决方案能够简化产品开发、降低总体设计复杂性和成本,并带来优质的音频效果。CS5345 配备带有 6:1 立体声输入多路复用器的集成模拟前端。此外,还配有可编程增益放大器 (PGA),能够在 0.5 dB 步长中实现 ±12 dB 的模拟增益,同时带有零交叉和无破音变换,维持出众的音频质量。一对输入在其路径上设有专用的麦克风预放大器,提供 32 dB 的增益,还可提供低噪音的麦克风偏置电源。立体声模数转换基于多位元三角积分Delta-Sigma架构。CS5345 支持 24 位转换和最高 192 kHz 的采样率。直流偏移消除包含高通过滤,过流条件的检测设有专用的引脚。CS5345 可使用 3.3 V 或 5 V 电源。该产品为控制和串行接口提供 1.8 V 至 5 V 逻辑电源,可与外部处理器或微控制器直连,无需改变电平。CS5345 可以突破性的价位提供专业品质,面向 DVD 录像机和接收器、数字视频录像机/个人视频录像机、数字电视、机顶盒、家庭媒体中心、汽车娱乐系统、乐器和个人电脑 (PC) 声卡。

CIRRUS ROCKS® CIRRUS® ENGINEERED TO ROCK® INNOVATION THAT ROCKS® POPGUARD®

特性

  • 系统采样频率高达192kHz
  • 104dB 动态范围
  • -95 dB THD+N
  • 6:1 立体声输入多路复用器
  • 可编程增益放大器:±12 dB 增益(步长为 0.5 dB),实现零交叉
  • 麦克风前置放大器,带 32dB 增益和低噪音偏置电源
  • 单端输入
  • 3.3 V 或 5.0 V 电源
  • 支持 1.8V 到 5V 的逻辑电平直接接口

参数规格

不推荐给新的设计
推荐的替换品:CS5346

技术文档

CS5345 Product Data Sheet

DS658F6 : 1.7 Mb

CS4245/5345 Product Bulletin

0138-0604-PB-LP : 403 Kb
